可驅動永磁同步電機、異步電機、直流無刷電機。產品采用32位DSP硬件平臺實現高轉矩、高精度、寬調速驅動，支持無速度傳感器矢量控制（無PG）和有速度傳感器矢量控制(有PG)，低頻力矩大。對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強，高速停機響應快速、穩定。
適用于石油、化纖、紡織、擠壓、壓縮機、食品、電線電纜、陶瓷、包裝機械、煙草等場合與行業。
開環矢量模式下2.5Hz輸出150%額定力矩；
速度信號輸入和實際轉速輸出誤差率為±0.3%
高速停機響應快速、穩定，最大頻率加、減速時間可達到0.1S，負載突變、快速加減速驅動器能快速自調整運行，不易發生過流報警
對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強
驅動器可自學習矢量控制所需的電機內部參數，標配RS485通訊接口，自帶Modbus和自由協議，可選配Profibus、CanLink、CanOpen協議，滿足現場總線各級別聯網互通要求，提供多種頻率給定通道與方式。
低頻力矩大：開環矢量模式下2.5Hz輸出150%額定力矩
穩態精度高：速度信號輸入和實際轉速輸出誤差率為±0.3%
魯棒性好：對電機參數不敏感，不過分依賴參數的變化，抗環境溫度變化能力強
簡單易調：輸入電機銘牌參數，可自動學習矢量控制所需的電機內部參數
高速停機響應快速、穩定，最大頻率加、減速時間可達到0.1S
負載突變、快速加減速，變頻器都能快速智能自調整運行，不易發生過流、短路等故障
提供多種頻率輸入方式，標準配置RS485通訊接口，可選Modbus協議，滿足現場總線各級別聯網互通要求
| 項目 | 項目描述 | |||
| 輸入 | 額定電壓、頻率 | 三相380伏級：三相380V，50Hz/60Hz | ||
| 允許電壓波動范圍 | 320～460V | |||
| 輸 出 | 電壓 | 0～380V | ||
| 頻率 | 0～600Hz | |||
| 過載能力 | 150%額定電流1分鐘,180%額定電流1秒鐘； | |||
| 控制性能 | 電機類型 | 永磁同步電機、異步電機 | ||
| 控制方式 | 同步電機：無PG矢量控制，有PG矢量控制 | |||
| 異步電機：無PG矢量控制，開環V/F控制 | ||||
| 調速范圍 | 同步電機1：20 （無PG矢量控制），1: 1000 （有PG矢量控制） | |||
| 異步電機1：100（無PG矢量控制） | ||||
| 起動轉矩 | 同步電機：2.5Hz時150%額定轉矩（無PG矢量控制） | |||
| 0Hz時180% 額定轉矩（有PG矢量控制） | ||||
| 異步電機 ：0.5Hz時150%額定轉矩（無PG矢量控制） | ||||
| 轉矩控制精度 | ±10% | |||
| 轉速控制精度 | 同步電機：≤±0.3%額定同步轉速（無PG矢量控制） | |||
| ≤±0.03%額定同步轉速（有PG矢量控制） | ||||
| 異步電機：≤±0.5%額定同步轉速（無PG矢量控制） | ||||
| 轉速波動 | 同步電機：≤±0.3%額定同步轉速（無PG矢量控制） | |||
| ≤±0.05%額定同步轉速（有PG矢量控制） | ||||
| 異步電機：≤±0.3%額定同步轉速（無PG矢量控制） | ||||
| 頻率精度 | 數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5% | |||
| 頻率分辨率 | 模擬設定 | 最高頻率的0.1% | ||
| 數字設定 | 小于100Hz的精度：0.01Hz | |||
| 外部脈沖 | 最高頻率的0.1% | |||
| 轉矩提升 | 自動轉矩提升；手動轉矩提升0.1～12.0% | |||
| V/F曲線(電壓 | 額定頻率在5～600Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | |||
| 頻率特性) | ||||
| 加減速曲線 | 兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘 | |||
| 制動 | 能耗制動 | 必要時可外接制動電阻于（+）和PB之間 | ||
| 直流制動 | 起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s | |||
| 點動 | 點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置 | |||
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存 | |||
| 內置PID控制器 | 可方便地構成閉環控制系統 | |||
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | |||
| 自動電壓調整(AVR) | 當電網電壓變化時，能自動保持輸出電壓恒定 | |||
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | |||
| 載波調制 | 根據負載特性自動調整載波 | |||
| 轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | |||
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換 | ||
| 運行頻率給定通道 | 主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | |||
| 捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁，同步切換 | |||
| 輸入輸出特性 | 數字輸入通道 | 8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz，可擴展至14路 | ||
| 模擬輸入通道 | 2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入 | |||
| 脈沖輸出通道 | 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | |||
| 模擬輸出通道 | 2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出 | |||
| 單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作 | |||
| 定長控制 | 可實現定長控制 | |||
| 定時控制 | 定時控制功能：設定時間范圍0.1Min ～ 6500.0Min | |||
| 虛擬端子 | 五組虛擬輸入、輸出IO，可實現簡易邏輯控制 | |||
| 操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | ||
| 按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | |||
| 保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、端子保護、停電不停保護等 | |||
| 環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | ||
| 海拔 | 低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%） | |||
| 周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) | |||
| 周圍濕度 | 小于95%RH，無水珠凝結 | |||
| 振動 | 小于5.9米/秒2(0.6g) | |||
| 存儲溫度 | -40℃～+70℃ | |||
| 結構 | 防護等級 | IP20 | ||
| 冷卻方式 | 強制風冷 | |||
| 安裝方式 | 壁掛式 | |||

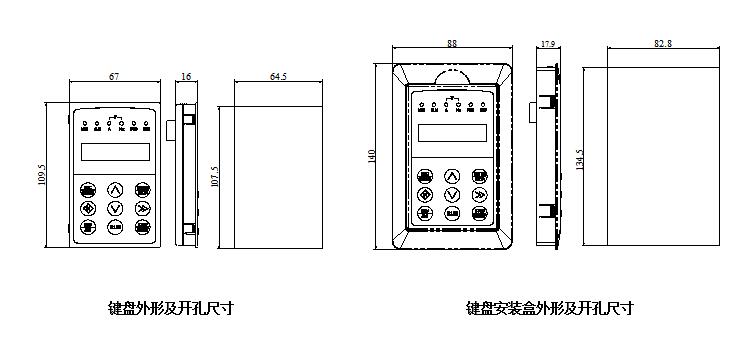

?操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)

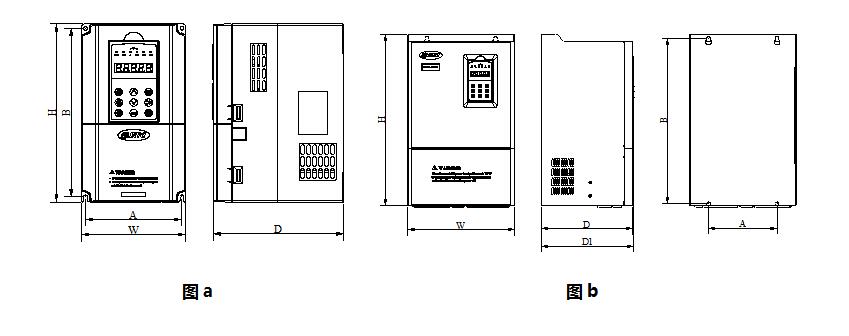

安裝尺寸
| 變頻器型號 | A (mm) | B (mm) | W (mm) | H (mm) | D (mm) | D1 (mm) | 安裝孔徑 | 圖號 |
| EN650-4T0055 | 129 | 227 | 140 | 240 | 175 | - | 5 | 圖a |
| EN650-4T0075 | ||||||||
| EN650-4T0110 | 165 | 281 | 180 | 304 | 189 | - | 6 | 圖a |
| EN650-4T0150 | ||||||||
| EN650-4T0185 | 180 | 382 | 250 | 398 | 210 | 214 | 9 | 圖b |
| EN650-4T0220 | ||||||||
| EN650-4T0300 | 180 | 434 | 280 | 450 | 240 | 244 | 9 | 圖b |
| EN650-4T0370 | ||||||||
| EN650-4T0450 | 190 | 504.5 | 290 | 530 | 250 | 254 | 9 | 圖b |
| EN650-4T0550 |
